10噸電動葫蘆雙梁起重機參數LH型10噸葫蘆雙橋式起重機尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
10噸電動葫蘆雙梁起重機介紹
LH型電動葫蘆雙梁橋式起重機（以下簡稱10噸起重機）是按標準JB/T3695-1994設計制造的，LH型電動葫蘆雙梁起重機與CDI、MDI等形式的10噸電動葫蘆配套使用，成為一種有軌運行的10噸輕小型起重機，其適用起重量為10噸，適用跨度為7.5-35米，工作級別A3~A5,工作環境溫度在-25℃ ~ +40℃范圍內。

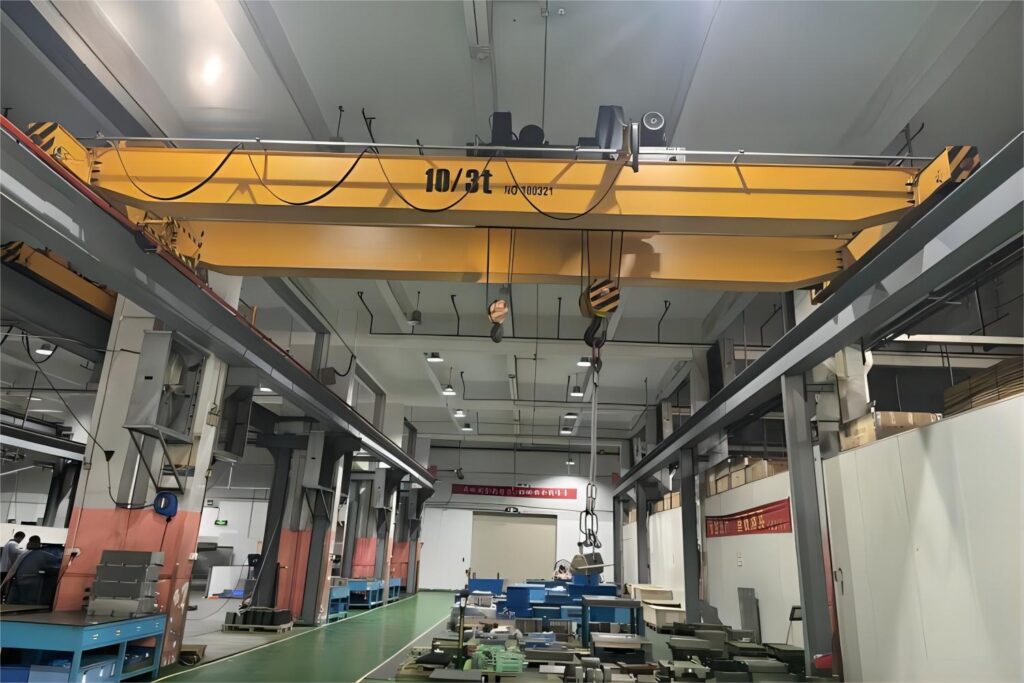

10噸電動葫蘆雙梁起重機圖片

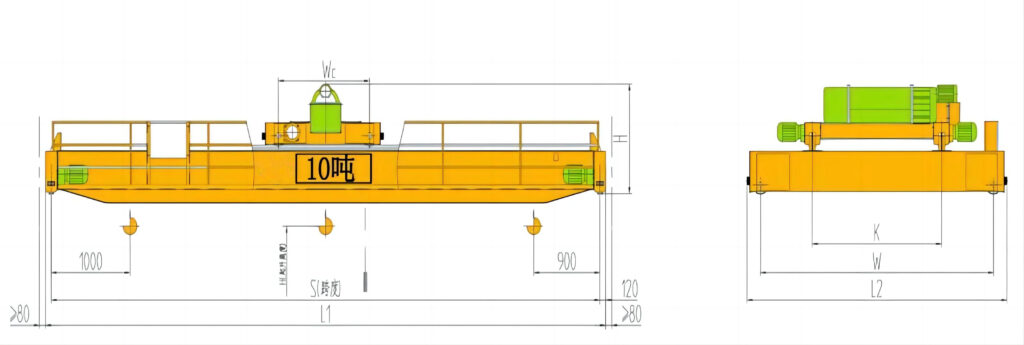

10噸電動葫蘆雙梁起重機結構圖
10噸電動葫蘆雙梁起重機技術參數
| 名 稱 | 型號單位 | LH型電動葫蘆雙梁橋式起重機 (LH型電動葫蘆雙梁起重機，LH型電動葫蘆橋式起重機，10噸起重機、10噸雙梁起重機、10t起重機、10噸橋式起重機) | |||||||||||||
| 起重量Q | t | 10噸(副鉤3噸) | |||||||||||||
| 操縱型式 | 地面操縱，操縱室操縱 | ||||||||||||||
| 大車 | 運行速度V | m/min | 20 | 30 | 45 | ||||||||||
| 電動機 | 型號 | ZDY121–4 | ZDY122–4 | ||||||||||||
| 功率 | kw | 2×0.8 | 2×1.5 | ||||||||||||
| 轉速 | 轉/分 | 1380 | |||||||||||||
| 起升 | 電動葫蘆 | 型號 | CD1 MD1 | ||||||||||||
| 起升高度 | m | 6、9、12 | |||||||||||||
| 起升速度V1 | m/min | 7 7/0.7 | |||||||||||||
| 小車 | 運行速度V2 | m/min | 20 30 | ||||||||||||
| 工作類型 | A3~A5 | ||||||||||||||
| 電源 | 3相 50HZ 380V | ||||||||||||||
| 車輪直徑(大車/小車) | mm | φ270 /φ250 | |||||||||||||
| 薦用鋼軌 | 型號 | P24，P30,P38 | |||||||||||||
| 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||
| 最大輪壓Rmax | KN | 75 | 80 | 82 | 87 | 93 | 99 | 105 | 113 | ||||||
| 總重W | KG | 5460 | 6801 | 8083 | 10018 | 12615 | 15218 | 16813 | 19562 | ||||||
| 基本尺寸 | K | mm | 1400 | 1400 | 1400 | 1400 | 1500 | 1500 | 1500 | 1500 | |||||
| W | mm | 2800 | 2800 | 2800 | 2800 | 3000 | 3500 | 3800 | 3800 | ||||||
| L2 | mm | 3300 | 3300 | 3300 | 3300 | 3500 | 4000 | 4300 | 4300 | ||||||
| L1 | mm | 10740 | 13740 | 16740 | 19740 | 22740 | 25740 | 28740 | 31740 | ||||||
| WC | mm | 1226 | |||||||||||||
| H | mm | 1040 | 1105 | 1155 | |||||||||||
-
