當前位置： 起重機 > 技術資料 > 起重機百科
Z系列四繩抓斗SZ抓斗K四繩抓斗ZT系列四繩抓斗
時間：2024-01-18來源：起重機抓斗廠家瀏覽次數：1
四繩抓斗介紹
Z系列四繩抓斗主要型號有：Z20-9、Z5、Z15、Z25、SZ1-30、SZ1-20、K6-20、SZ2-30、ZT1-442等型號。
四繩抓斗說明
產品名稱：Z系列四繩抓斗
型號規格：ZSZKZT
所屬類別：抓斗抓具
產品產地：河南新鄉長垣
非標定制：可定制
是否現貨：定制生產
生產周期：10~15天
供貨范圍：全國
送達方式：自提或代辦托運
是否安裝：安裝另計
售后方式：一年保修

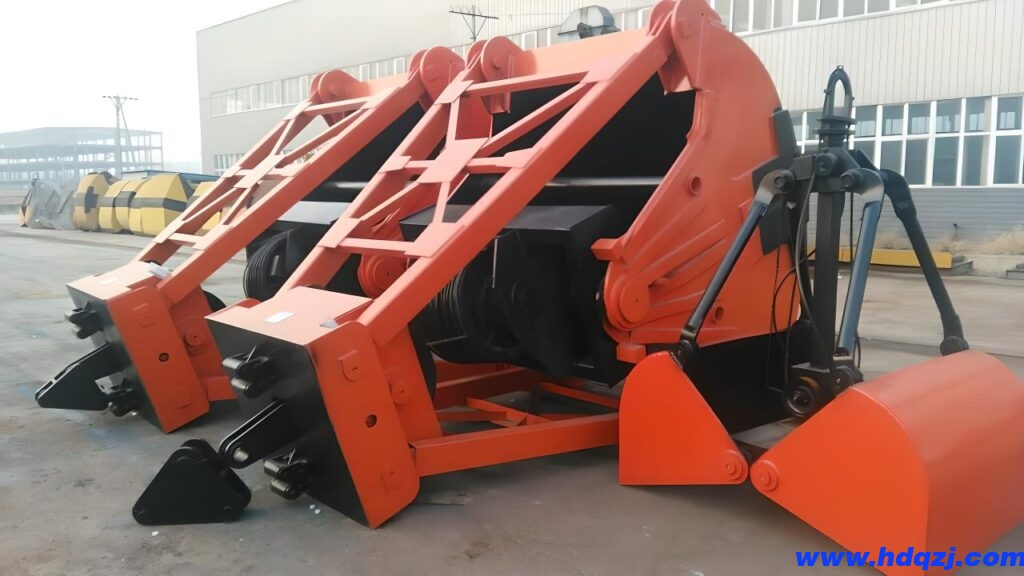

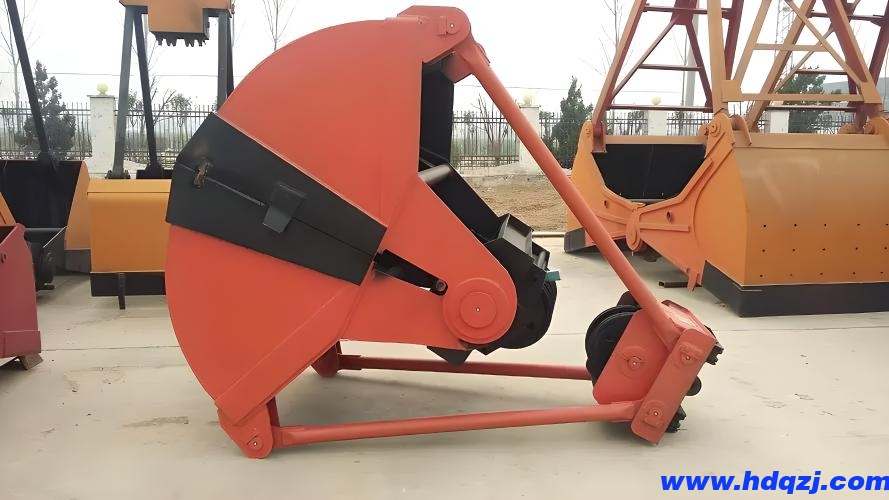

四繩抓斗圖冊
四繩抓斗參數

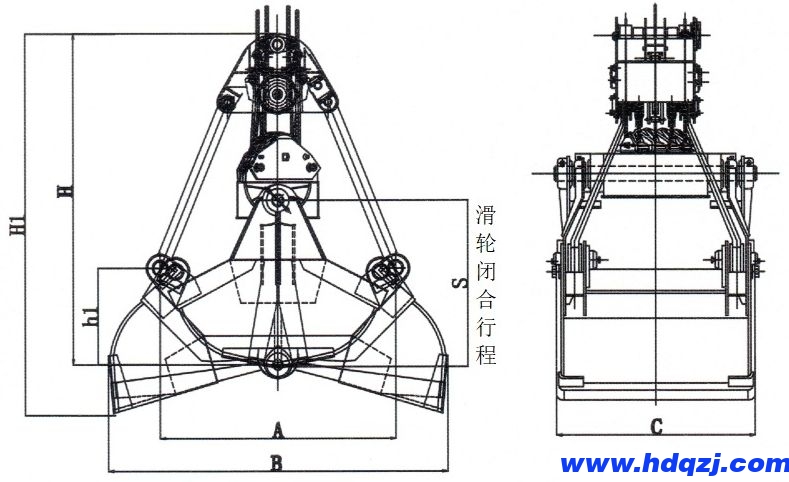

Z系列四繩抓斗外形尺寸圖
Z系列四繩抓斗技術參數與主要尺寸數據圖
| 型號 | 容積m3 | 類型 | 物料比重t/m3 | 最大抓取負荷t | 開閉繩數 | 支持繩數 | 滑輪倍率 | 直徑mm | 鋼徑mm | 開閉時間 | 抓斗自重t | 配用起重機噸位t | 抓斗閉高度Hmm | 抓斗張開高度H1mm | 抓斗閉合長度A mm | 抓斗張開長度B mm | 抓斗寬度C mm | 斗部水平高度h1 mm | 滑輪閉合行程Smm | 備注 |
| Z20-9 | 0.75 | 輕 | 0.6~1.2 | 0.9 | 2 | 2 | 4 | Φ250 | Φ11~15 | 9.4 | 1.35 | 3 | 2250 | 2580 | 1620 | 2220 | 1050 | 690 | 1140 | TMT-201 |
| Z5 | 1 | 重 | 2.1~3 | 2.1~3 | 2 | 2 | 6 | Φ300 | Φ14~16 | 12.2 | 2.54 | 5 | 2708 | 3205 | 1930 | 2710 | 1124 | 798 | 1432 | |
| Z15 | 1.5 | 中 | 1.1~2.0 | 1.65~3 | 2 | 2 | 5 | Φ300 | Φ14~16 | 13 | 2.3 | 5 | 2710 | 3290 | 2180 | 2770 | 1320 | 830 | 1640 | |
| Z25 | 2.5 | 輕 | 0.6~1 | 1.5~2.5 | 2 | 2 | 4 | Φ300 | Φ14~16 | 10.3 | 2.5 | 5 | 2890 | 3350 | 2130 | 3150 | 1560 | 920 | 1720 | |
| SZ1-30 | 3 | 中 | 1.1~2 | 3.3~6 | 2 | 2 | 5 | Φ350 | Φ18~20 | 14 | 4.7 | 10 | 3290 | 3966 | 2600 | 3300 | 1650 | 750 | 1880 | |
| SZ1-20 | 2 | 重 | 2.1~3 | 4.6~6 | 2 | 2 | 5 | Φ350 | Φ18~20 | 14.2 | 4.8 | 10 | 3220 | 3956 | 2500 | 3180 | 1500 | 720 | 1730 | |
| K6-20 | 2.5 | 超重 | 2.5~3 | 7.5 | 2 | 2 | 6 | Φ500 | Φ23.5 | 15 | 8.3 | 16 | 3752 | 4582 | 2398 | 3040 | 1768 | 927 | 1775 | 帶齒 Filler |
| SZ2-30 | 3 | 重 | 2.1~3 | 6.3~9 | 2 | 2 | 5 | Φ500 | Φ23.5 | 16 | 7.3 | 16 | 3750 | 4370 | 2650 | 3350 | 1780 | 860 | 1982 | |
| ZT1-442 | 4 | 重 | 2.1~2.5 | 8.4~10 | 2 | 2 | 6 | Φ570 | Φ28 | 19.3 | 9.4 | 20 | 3730 | 4460 | 2880 | 3600 | 1912 | 1000 | 2040 |
四繩抓斗廠家
Z系列四繩抓斗生產廠家為廣大用戶提供普通四繩抓斗、四繩派拿抓斗和雙繩抓斗、單繩懸掛抓斗、電動液壓雙瓣/多瓣抓斗（機械多瓣抓斗）、電動馬達抓斗、電動不銹鋼抓斗（釀造抓斗、酒糟抓斗）、剪式抓斗、木材抓斗以及繩索式清污矩形抓斗、疏浚抓斗、四繩防漏雙瓣抓斗、無線遙控雙瓣抓斗、半剪式散貨抓斗、挖機專用抓斗等成套抓斗產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用抓斗廠家品牌、技術參數、外形尺寸、設計圖紙、價格請咨詢客服。
-
