一.概述

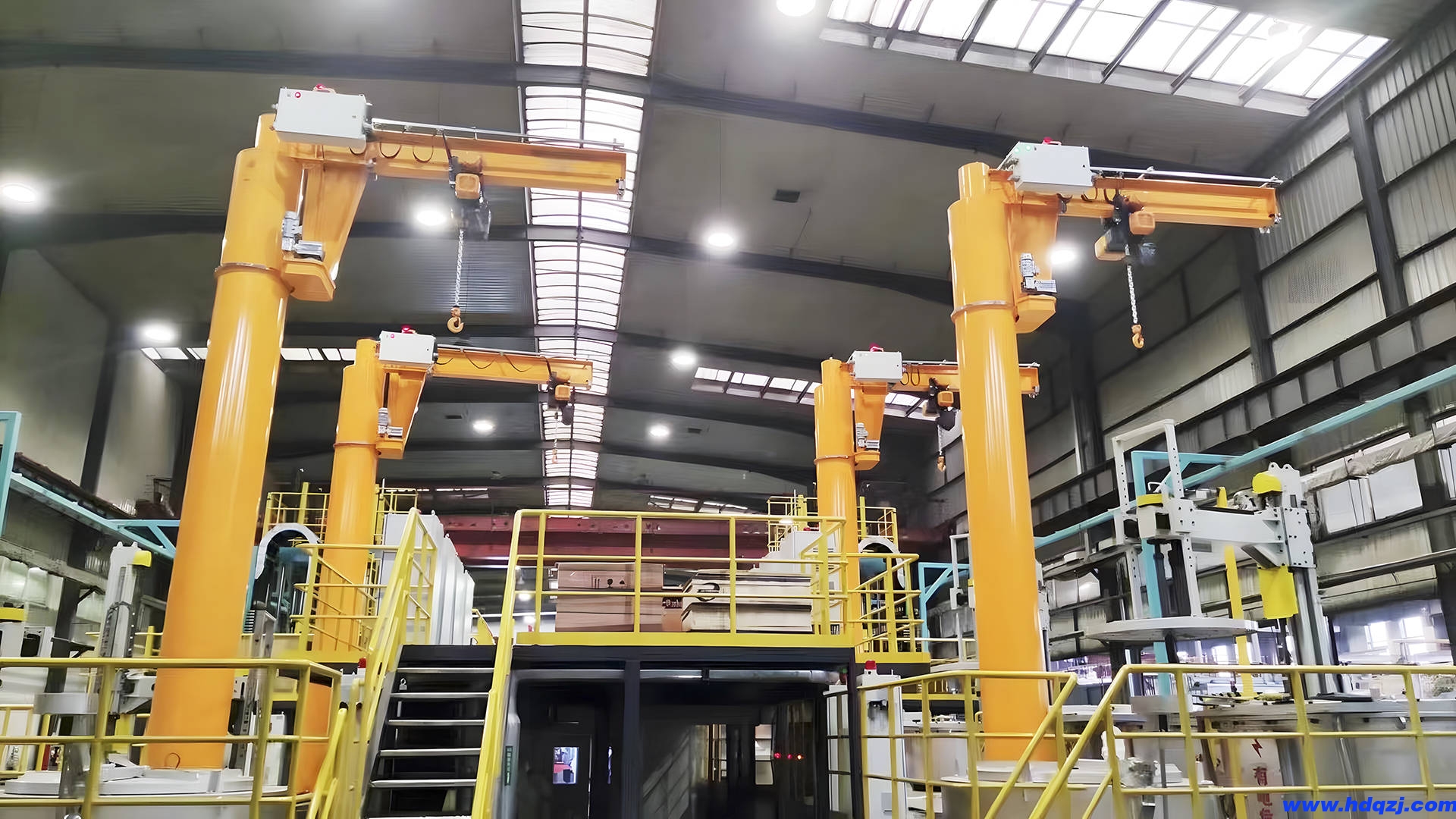

BZ型定柱式旋臂起重機是根據用戶需要設計的專用起重設備，具有結構新穎、合理、簡單、操作使用方便、回轉靈活、作業空間大等優點，是節能高效的物料吊運裝備。可廣泛利用于廠礦、車間的生產線、裝配線和機床的上下活及倉庫、碼頭等場合的重物吊運。

本機有立柱、回轉旋臂及環鏈電動葫蘆等組成。立柱下端固定于混泥土基礎上，旋臂回轉，可根據用戶需求進行回轉。回轉部分分為手動回轉和電動回轉（擺線針輪減速機安裝與上托板或者下托板上帶動轉管使旋臂回轉）。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物。

二.主要技術參數及尺寸

1.主要技術參數

額定起重量（ t） 0.25、0.5 、1、2、3、4、5

起重高度（ m） 2、2.5 、3、3.5 、4、4.5 、5、5.5 、6

起升速度（ m/min） 8/2、4/1 、10/2.5 、5/1.25 、2.6/0.7

運行速度(m/min) 14

*大回轉半徑 2、3、4、5、6

回轉角度 度≤360°

回轉速度 手動或0.8r/min （電動）

地腳尺寸（另附）

2.外形尺寸：

定柱式懸臂吊尺寸

3.環鏈電動葫蘆的性能參數及尺寸：

見附帶的電動葫蘆《使用維護說明書》。

三、結構及操作

本機主要由旋臂裝置、立柱裝置、回轉裝置及環鏈電動葫蘆四大部分組成。

環鏈電動葫蘆有起升和在橫梁上往返運行的功能。

旋臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動。

電氣原理及電氣接線圖。電器控制箱安裝在環鏈葫蘆上。

本機操作通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉及葫蘆小車的水平前后行走。

注意：

1. 操作時不得同時按下快慢按鈕和同一電機的反正轉按鈕

2. 工作時，起重臂下禁止站人。

3. 禁止拖拉起重物。

4. 禁止超負荷起吊。

四、吊運

為運輸方便，本機采用拆卸包裝，用戶根據本書介紹方法自行安裝，（見“五”安裝）

懸臂吊橫梁起吊方法

懸臂吊立柱起吊方法

五、安裝

安裝前，應根據裝箱單核對產品和技術文件有無缺少活損失，運輸途中引起的旋臂橫梁彎扭變形、軸的銹蝕。碰傷等應分別進行校正或還原，另外每半年要對軸、軸承等轉動零件進行清洗、潤滑。

1. 立柱安裝，應使立柱與地面保持垂直，地腳板螺絲應擰緊牢固，不可有松動現象，地板和基礎要貼合良好，如配有電動葫蘆則基礎應預埋電纜和接地設施，預埋電纜從基礎中心引出，接地電阻不得大于4歐姆。

2. 旋臂梁安裝

旋臂梁安裝，請按下列順序進行。

1） 先將橫梁水平吊起。

2） 將回轉裝置與旋臂梁連接。

安裝減速機

3） 在旋臂橫梁軌道上安裝電動葫蘆及行走小車。（安裝方法嚴格按環鏈電動葫蘆附帶的《使用維護說明書》安裝）

4） 在橫梁頂端安裝C 型軌道。C 型軌道內有自制滑行小車，并應和環鏈電動葫蘆上的電器控制箱在同一側面上。

5） 將橫梁上所有電器進行電線連接安裝，并留有長度適當的電源線。（接線見電氣原理圖及電氣接線圖）。C型軌道小滑車與電纜分別用綁線捆扎固定。

上述步驟進行完畢，即可進行旋臂梁的整體吊裝。

吊裝時按圖二指定的起吊方法起吊后，使軸對準立柱頂部的軸承孔，滾輪靠在立柱的滾道上緩慢放下。調整適當位置后，通過立柱上部的側孔，使用墊圈和圓螺母及圓螺母止退墊圈將軸固定好。然后將集電環用一手拖住，通過立柱上部的側孔，套在橫梁軸上。

懸臂吊集電環安裝方法

隨后，將橫梁周孔內垂下的電線與集電環上的接線柱相接，并將碳刷與立柱下部的電源開關用電線連接，*后把碳刷架固定在立柱內壁上。調整滑片，使之與集電環上的銅圈分別保持良好接觸。接通電源，即可試車。

注意：

1.在立柱內安裝集電環等部件時， 應采取必要的措施（如預先用繩子捆住），以防止不慎掉入立柱內。

2.如本機在室外安裝使用時，需加裝可靠的防雨措施。

旋臂橫梁與立柱組裝裝配后應做到

①應使滾輪與滾道貼合良好，

②回轉旋臂能圍繞立柱360°靈活轉動，

 ③調整好調整墊片使旋臂橫梁端部達到上撓度F≥ R/250（R 為回轉半徑） 。

六、試車

待全部安裝完畢后，即可進行試車。

試車前，將回轉減速機內加30＃機械油*油標中位（半年換油一次） 。

試車時，先按動各按鈕，檢查運行方向和手電門指示符號是否相符，如果不符，可調整相符。

空載試驗：電動葫蘆在橫梁上左右運行及上下起升時應運行平穩，旋臂橫梁回轉時應靈活平穩，并應停止在任何位置上而不致自行滑移，且外端有一定上撓度F≥ R/250（R 為回轉半徑） 。

額定載荷試驗：在額定載荷情況下，起重機吊鉤處于離立柱*遠端極限位置起吊重物，并進行360°回轉（電動或手動） ，試吊15分鐘，旋臂*遠端下降值應不超過F≥R/125mm 。

為防止操作失靈而發生事故，在本起重機附近必須安裝有發生緊急情況時能切斷電源的開關，吊車電纜應采用JB678-77規定的YZ-500V中型橡套電纜（其中一根接地所以要用四芯電纜） 。

七、使用維護

1、操作人員應嚴格遵守起重機操作規程，不允許超負荷使用。

2、不允許利用終端擋板作為通常停車方法。

3、捆緊重物的鏈條或鋼繩必須有足夠強度，并捆扎牢固可靠，繩或鏈繞過重物的銳角處宜加襯墊，套于起重機上的繩索必須在吊鉤的中心位置不會滑脫出。

4、重物的升降和移動，應在垂直的情況下進行，禁止用電動葫蘆來拖動或強行吊拔埋在地下的重物，也不允許轉動起重機來進行拖動和撞擊工作。

5、吊起重物上面嚴禁站人，下面嚴禁行人。

6、工作完畢或休息時，不應將重物懸吊在空中。

7、每隔半年，旋轉機件部位要加潤滑油一次。

8、根據使用后的情況，定期刷去機架橫梁、回轉部件橫梁下翼面上（行走軌道處）積聚物，機架油漆可視剝落的情況補刷或重刷。
