一、電動葫蘆的組成結構

電動葫蘆結構緊湊，電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置。其缺點為：長度尺寸大，寬度方面尺寸大，結構粗笨，機械效率低，加工較難等。液壓系統為雙重控制，溢流調節閥、磁接點壓力表均可對壓力進行精確的控制。電器控制部門采用了低電壓控制，增加了支配系統的安全性。

起重量一般為 0.3～80噸，起升高度為3～30米。由電動機、傳動機構和卷筒或鏈輪組成，分為鋼絲繩電動葫蘆和環鏈電動葫蘆兩種。其中環鏈電動葫蘆分為jin口和國產兩種；鋼絲繩電動葫蘆分單速提升、雙速提升；微型電動葫蘆、卷揚機、多功能提升機。

（一）組成結構

減速器、起升電機、運行電機、斷火器、電纜滑線、卷筒裝置、吊鉤裝置、聯軸器、軟纜電流引入器等集動力與制動力于一體。

起重量：0.25t-80t

起升高度：3m-30m

工作級別：M3，M4

運行速度：20(30)m/min

起升速度：8m/min

（二）安裝使用

電動葫蘆一般安裝在單梁起重機，橋式起重機，門式起重機，懸掛起重機上。稍加改造，還可以作卷揚機用。因此，它是提高勞動效率，改善勞動條件的必備機械。

（三）運行條件

環境溫度：-20℃～ 40℃

工作制度：中級JC25%

重級：JC40%

當中級工作制度電動葫蘆的起重量降低30%時，即為重級工作制度JC40%的電動葫蘆。

重級工作制度JC40%的電動葫蘆是用在工作比較繁重，負載經常在額定值或要求安全系數較高的情況下。

電動葫蘆結構減速器：采用三級定軸斜齒輪轉動機構，齒輪和齒輪軸用經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。減速器自成一個部件，裝卸極為方便。

控制箱：采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的裝置。確保了電動葫蘆的安全運行。電器元件壽命長，使用可靠。

鋼絲繩：起重鋼絲繩包括磷化涂層鋼絲繩、鍍鋅鋼絲繩和不銹鋼絲繩，執行現行國家標準GB8918-2006重要用途鋼絲繩，保證了經久耐用。

錐形電動機：起升電機采用較大起動力矩錐形轉子制動異步電動機，無須外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54。

按鈕開關：手操作輕巧靈便，分有繩操縱和無線遙控兩種方式。

電動葫蘆的組成部分有：電機、傳動機構、卷筒和鏈輪。

以電機和卷筒相互位置不同大致可分為四種類型：

1、電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置，寬度方面尺寸大， 結構笨重， 機械效率低，加工較困難，已沒有廠家生產這種結構型式的產品了。

2、電動機軸線平行于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性、制造與裝配復雜，軌道轉彎半徑大。

3、電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊。其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便， 供電裝置復雜。

4、電機裝在卷筒外面的電動葫蘆，其優點為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為長度尺寸大。

二、電動葫蘆卷筒外罩型號與卷筒尺寸

（一）電動葫蘆卷筒外罩型號

電動葫蘆卷筒的起重量主流的有5t、1t、2t、3t、5t、10t、16t等，對應的卷筒外罩的具體型號如下：

0.5t-6m卷筒外罩、0.5t-9m卷筒外罩、0.5t-12m卷筒外罩、0.5t-18m卷筒外罩;

1t-6m卷筒外罩、1t-9m卷筒外罩、1t-12m卷筒外罩、1t-18m卷筒外罩、1t-24m卷筒外罩、1t-30m卷筒外罩;

2t-6m卷筒外罩、2t-9m卷筒外罩、2t-12m卷筒外罩、2t-18m卷筒外罩、2t-24m卷筒外罩、2t-30m卷筒外罩;

3t-6m卷筒外罩、3t-9m卷筒外罩、3t-12m卷筒外罩、3t-18m卷筒外罩、3t-24m卷筒外罩、3t-30m卷筒外罩;

5t-6m卷筒外罩、5t-9m卷筒外罩、5t-12m卷筒外罩、5t-18m卷筒外罩、5t-24m卷筒外罩、5t-30m卷筒外罩;

10t-9m卷筒外罩、10t-12m卷筒外罩、10t-18m卷筒外罩、10t-24m卷筒外罩、10t-30m卷筒外罩;

16t-9m卷筒外罩、16t-12m卷筒外罩、16t-18m卷筒外罩。

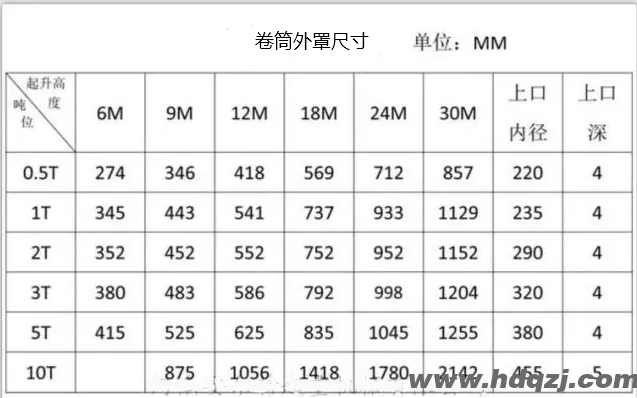

下面是電動葫蘆卷筒外罩型號尺寸圖：

（二）電動葫蘆卷筒尺寸
