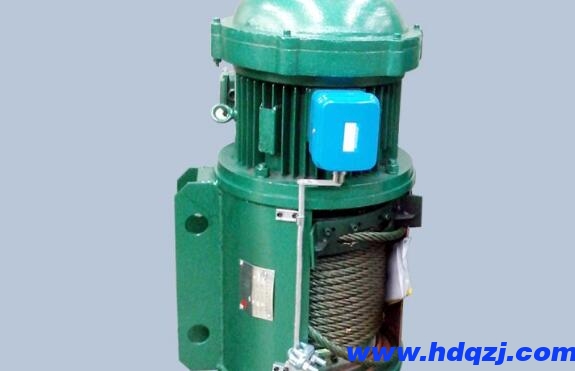

電動葫蘆主要由電機、傳動機構、卷筒和鏈輪組成，其中卷筒是電動葫蘆的重要構件之一。以電機和卷筒相互位置不同大致可分為四種類型:電機軸線垂直于卷筒軸線的電動葫蘆、電動機軸線平行于卷筒軸線的電動葫蘆、電機裝在卷里面的電動葫蘆、電機裝在卷筒外面的電動葫蘆。下面來了解下電動葫蘆卷筒外罩型號與卷筒尺寸。

一、電動葫蘆的組成結構

電動葫蘆結構緊湊,電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置。其缺點為:長度尺寸大,寬度方面尺寸大,結構粗笨,機械效率低,加工較難等。液壓系統為雙重控制,溢流調節閥、磁接點壓力表均可對壓力進行精確的控制。電器控制部門采用了低電壓控制,增加了支配系統的**性。

起重量一般為0.3~ 80噸,起升高度為3 ~ 30米。由電動機、傳動機構和卷筒或鏈輪組成,分為鋼絲繩電動葫蘆和環鏈電動葫蘆兩種。其中環鏈電動葫蘆分為j口和國產兩種;鋼絲繩電動葫蘆分單速提升、雙速提升;微型電動葫蘆、卷揚機、多動能提升機。

(一)組成結構

減速器、起升電機、運行電機、斷火器、電纜滑線、卷筒裝置、吊鉤裝置、聯軸器、軟纜電流引入器等集動力與制動力于一體。

起重量: 0.25t-80t

研高度: 3m-30m

工作級別:M3,M4

運行速度: 20(30)m/min

提升速度: 8m/min

(二)安裝使用

電動葫蘆-般安裝在單梁起重機,橋式起重機，門式起重機，懸掛起重機上。稍加改造,還可以作卷揚機用。因此，它是提高勞動效率,改善勞動條件的必備機械。

(三)運行條件

環境溫度: -20°C~ +40°C

工作制度:中級JC25%

重級: JC40%

當中級工作制度電動葫蘆的起重量降低30%時,即為重級工作制度JC40%的電動葫蘆。

重級工作制度JC40%的電動葫蘆是用在工作比較繁重,負載經常在額定值或要求**系數較高的情況下。

電動葫蘆結構減速器:采用三級定軸斜齒輪轉動機構,齒輪和齒輪軸用經過熱處理的合金鋼制成,箱體,箱蓋由優質鑄鐵制成，裝配嚴密,密封良好。減速器自成一個部件 ,裝卸極為方便。

控制箱:采用能在緊急情況下切斷主電路,并帶有上下行程保護斷火限位器的裝置。確保了電動葫蘆的**運行。電器元件壽命長,使用可靠。

鋼絲繩:起重鋼絲繩包括磷化涂層鋼絲繩、鍍鋅鋼絲繩和不銹鋼絲繩,執行現行國家標準GB8918-2006重要用途鋼絲繩,保證了經久耐用。

錐形電動機:升電機采用較大起動力矩錐形轉子制動異步電動機,無須外加制動器。電機負載持續率為25% ,電機采用B級或F級絕緣,電機防護等級IP44/IP54。

按鈕開關:手操作輕巧靈便,分有繩操縱和無線遙控兩種方式。

電動葫蘆的組成部分有: 電機、傳動機構、卷筒和鏈輪。

以電機和卷筒相互位置不同大致可分為四種類型:

1、電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置,寬度方面尺寸大，結構笨重，機械效率低,加工較困難已沒有廠家生產這種結構型式的產品了。

2、電動機軸線平行于卷筒軸線的電動葫蘆,其優點為高度與長度尺寸小。其缺點為寬度尺寸大,分組性、制造與裝配復雜，軌道轉彎半徑大。

3、電機裝在卷筒里面的電動葫蘆,其優點為長度尺寸小,結構緊湊。主要缺點為電機散熱條件差,分組性差, 檢查、安裝、維護電機不便，供電裝置復雜。

4、電機裝在卷筒外面的電動葫蘆,其優點為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為長度尺寸大。

二、電動葫蘆卷筒外罩型號與卷筒尺寸

(一)電動葫蘆卷筒外罩型號

電動葫蘆卷筒的起重量主流的有5t、1t、 2t、 3t、 5t、 10t、 16t等 ,對應的卷筒外罩的具體型號如下:

0. 5t-6m卷筒外罩、0 5t-9m卷筒外罩、0.5t-12m卷筒外罩、 0. 5t- 18m卷筒外罩;

1t-6m卷筒外罩、1t-9m卷筒外罩、 1t-12m卷筒外罩 、1t- 18m卷筒外罩、1t-24m卷筒外罩、 1t-30m卷筒外罩;

2t-6m卷筒外罩、2t-9m卷筒外罩、 2t-12m卷筒外罩、 2t-18m卷筒外罩、 2t-24m卷筒外罩、 2t-30m卷筒外罩;

3t-6m卷筒外罩、3t-9m卷筒外罩、 3t-12m卷筒外罩、 3t-18m卷筒外罩、 3t-24m卷筒外罩、 3t-30m卷筒外罩;

5t-6m卷筒外罩、5t-9m卷筒外罩 、5t-12m卷筒外罩、 5t-18m卷筒外罩、 5t-24m卷筒外罩、 5t-30m卷筒外罩;

10t-9m卷筒外罩、10t- 12m卷筒外罩、10t- 18m卷筒外罩、10t-24m卷筒外罩 、10t-30m卷筒外罩;

16t-9m卷筒外罩、16t- 12m卷筒外罩、16t-18m卷筒外罩。
