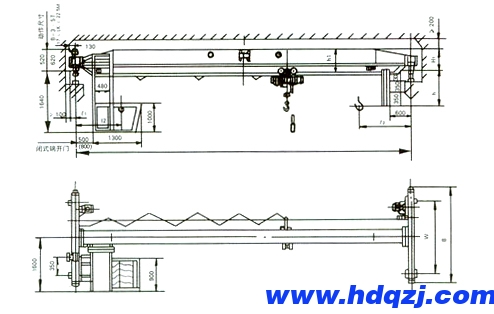

LD-A型1-10噸電動單梁橋式起重機方案圖

LD-A型1-10噸電動單梁橋式起重機

LD-A型1噸、2噸、3噸電動單梁橋式起重機技術規格參數：

起重量		t	1				2				3
操縱形式			地面操縱操縱重操作
運行機構	運行速度	m/min	20,30,45 45,60
	電機型號		2-ZDY21-4 2-ZDY12-4
	功率		2x0.8 2x1.5
	轉速	r.p.m	1380 1380
起升機構	電動機聲型號		CD1,MD1				CD1,MD1				CD1,MD1
	起升速度	m/min	6、6/0.8 7、7/0.7
	起升高度H	m	6、9、12、18、24、30
	運行速度	m/min	20
	電動機		1.5kw、 0.2kw/1.5kw				3kw、 0.4kw/3kw				4.5kw、 0.5kw/4.5kw
工作制度			A3
電源			三相-380V、50Hz
跨度		m	7.5-12	12.5-17	19.5	22.5	7.5-11	11.5-17	19.5	22.5	7.5-11	11.5-17	19.5	22.5
超重機輪壓	地操	kN	10.8-11.8	12.1-13.5	14.4	15.4	16.4-17.2	17.2-19.3	21.8	23.8	21.5-22.4	22.5-25.7	28	29.4
超重機輪壓	操縱室	kN	13.8-14.8	15.1-16.5	17.4	18.4	17.4-20.2	20.5-22.3	24.8	26.8	24.5-25.4	25-28.7	31	32.4
總重	地操	t	1.65-2.06	2.15-2.67	3.00	3.41	1.78-2.1	2.21-2.91	3.85	4.67	1.88-2.24	2.32-3.53	4.28	4.83
總重	操縱室	t	2.50-2.46	2.55-3.07	3.40	3.81	2.18-2.5	2.61-3.31	4.25	5.47	2.26-2.64	2.72-3.93	4.68	5.23
基本尺寸	H1	mm	490		530	580	490	580	660	785	530	660	745	820
	h1		550	600	650	780	600	700	800	900	650	800	900	1000
	h		810	860	870		1000	1050	1080	1120	1150	1170	1185	1210
	L1		796				872				819
	L2		1274				1293				1291
	W		2000	2500	3000		2000	2500	3000		2000	2500	3000
	B		2500	3000	3500		2500	3000	3500		2500	3000	3500
	薦用軌道		15kg/m,16kg/m,24kg/m,38kg/m,43kg/m,50kg/m
注：（1）跨度（S)每0.5米一粒，并增加19.5米，22.5米兩種規格用戶自選（2）起重機總重包括電動葫蘆自重（3）操縱形式分：地面與操縱室操縱

LD-A型5噸、10噸電動單梁橋式起重機技術規格參數：
